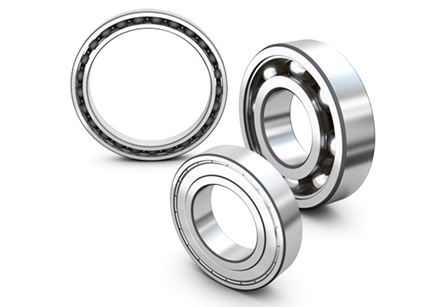

Guličkové ložiská s hlbokými drážkami sú základnými komponentmi v rôznych mechanických aplikáciách, ktoré umožňujú hladké otáčanie hriadeľov a náprav pri minimalizácii trenia a podporujú radiálne a axiálne zaťaženie. Vďaka ich všestrannosti a efektívnosti sú všadeprítomné v širokej škále priemyselných odvetví vrátane automobilového priemyslu, letectva, výroby a robotiky.
Konštrukcia a konštrukcia guľkových ložísk s hlbokou drážkou
Štruktúra guľôčkových ložísk s hlbokou drážkou
Guľôčkové ložiská majú relatívne jednoduchú, ale vysoko účinnú štruktúru, ktorá im umožňuje efektívne zvládať rôzne zaťaženia a rýchlosti. Ako už bolo spomenuté, skladajú sa zo štyroch hlavných komponentov: vonkajší krúžok, vnútorný krúžok, valivé prvky (guličky) a klietka.
Vonkajší prstenec
Vonkajší krúžok je väčší z dvoch krúžkov a poskytuje stabilné vonkajšie ohraničenie ložiska. Zvyčajne je vyrobený z ocele, ale v niektorých prípadoch môže byť vyrobený z nehrdzavejúcej ocele alebo iných materiálov pre špeciálne aplikácie. Vonkajší krúžok je zodpovedný za montáž ložiska do puzdra alebo konštrukcie, pričom zabezpečuje správne vyrovnanie a podporu vnútorných komponentov. Zvyčajne má na svojom vnútornom povrchu drážku, ktorá tvorí obežnú dráhu pre pohyb valivých prvkov.
Vnútorný krúžok
Vnútorný krúžok je menší z dvoch krúžkov a je namontovaný na otočnom hriadeli. Rovnako ako vonkajší krúžok je tiež vyrobený z ocele a má vnútornú drážku tvoriacu druhú polovicu obežnej dráhy pre valivé prvky. Zapadnutie medzi vnútorným krúžkom a hriadeľom je zvyčajne tesné, čo zaisťuje bezpečné spojenie medzi ložiskom a rotujúcim komponentom.
Valivé prvky (lopty)
Valivé prvky v guľkových ložiskách sú oceľové guľôčky. Tieto guľôčky sú zodpovedné za zníženie trecieho odporu medzi stacionárnym vonkajším krúžkom a rotujúcim vnútorným krúžkom. Počet, veľkosť a materiál guľôčok závisí od konkrétnej konštrukcie ložiska a jeho predpokladanej nosnosti. Valivé prvky sú usporiadané v kruhovom vzore, čo zaisťuje, že sú v kontakte s vnútorným aj vonkajším krúžkom, aby sa uľahčilo hladké otáčanie.
Klietka (držiak)
Klietka, tiež známa ako držiak, drží valivé prvky na mieste a bráni im vo vzájomnom kontakte. Toto oddelenie zaisťuje hladký pohyb a znižuje riziko poškodenia spôsobeného trením. Klietka je zvyčajne vyrobená z mosadze, ocele alebo plastu a jej dizajn sa môže líšiť v závislosti od požiadaviek aplikácie. Napríklad vysokorýchlostné aplikácie môžu vyžadovať klietku s nižšou hmotnosťou a zníženým kontaktom s guľôčkami, aby sa minimalizovali odstredivé sily.
Úvahy o dizajne
Konštrukcia guľkových ložísk je rozhodujúca pre ich výkon a dlhú životnosť v rôznych aplikáciách. Inžinieri a výrobcovia počas procesu návrhu starostlivo zvažujú niekoľko faktorov:
Vôľa a predpätie
Vôľa v a
guľkové ložisko s hlbokou drážkou sa vzťahuje na priestor medzi valivými prvkami a vnútorným a vonkajším krúžkom, keď nepôsobí žiadne zaťaženie. Správna veľkosť vôle je nevyhnutná na prispôsobenie sa tepelnej rozťažnosti a zaistenie správnych prevádzkových podmienok. Na druhej strane predpätie je riadená axiálna sila pôsobiaca na ložisko, ktorá zaisťuje, že valivé telesá si počas prevádzky udržia kontakt s obežnými dráhami. Správne predpätie zvyšuje tuhosť ložiska a zlepšuje jeho výkon, najmä pri vysokorýchlostných aplikáciách.
Výber materiálu
Oceľ je najbežnejšie používaným materiálom pre krúžky a valivé prvky v guľkových ložiskách. Špecifický druh ocele a použité procesy tepelného spracovania môžu výrazne ovplyvniť pevnosť, životnosť a odolnosť ložiska. Pre aplikácie zahŕňajúce extrémne teploty, korozívne prostredie alebo špeciálne požiadavky je možné použiť alternatívne materiály ako nehrdzavejúca oceľ, keramika alebo hybridné ložiská (kombinácia oceľových a keramických prvkov).
Mazanie
Správne mazanie je životne dôležité pre hladký chod a dlhú životnosť guľkových ložísk. Mazivá znižujú trenie, odvádzajú teplo a chránia pred koróziou a opotrebovaním. Bežné možnosti mazania zahŕňajú mazivo a olej. Výber maziva závisí od faktorov, ako sú prevádzková rýchlosť, teplota a podmienky prostredia. Utesnené ložiská zadržiavajú mazivo v ložisku, zatiaľ čo otvorené ložiská vyžadujú vonkajšie mazanie.
Tienenie a tesnenie
Na ochranu vnútorných komponentov ložiska pred nečistotami,
guľkové ložiská s hlbokými drážkami môžu byť vybavené štítmi alebo tesneniami. Kryty sú zvyčajne vyrobené z kovu a pokrývajú strany ložiska, zatiaľ čo tesnenia sú vyrobené z gumy alebo iných materiálov a poskytujú úplné pokrytie, aby sa zabránilo vniknutiu prachu, vody alebo iných častíc.
Tolerancia a presnosť ložísk
Tolerancia a presnosť ložísk zohrávajú kľúčovú úlohu pri určovaní výkonu a spoľahlivosti ložiska. Presnejšie ložiská sú schopné plynulejšieho otáčania pri vyšších rýchlostiach a bežne sa používajú v presných strojoch a aplikáciách vyžadujúcich tesné tolerancie.
Výhody a aplikácie guľkových ložísk s hlbokou drážkou
Výhody
Guľôčkové ložiská s hlbokými drážkami ponúkajú množstvo výhod, vďaka ktorým sú obľúbenou voľbou v širokej škále priemyselných aplikácií:
Všestrannosť
Jednou z kľúčových výhod guľkových ložísk je ich všestrannosť. Sú navrhnuté tak, aby zvládli radiálne aj axiálne zaťaženie, vďaka čomu sú vhodné pre širokú škálu aplikácií. Bez ohľadu na to, či je zaťaženie primárne radiálne alebo axiálne, guľkové ložiská s hlbokými drážkami ho môžu účinne podporovať a poskytujú flexibilitu v dizajne a inžinierstve.
Nízke trenie
Guľôčkové ložiská s hlbokými drážkami sú navrhnuté tak, aby minimalizovali trenie medzi rotujúcimi a stacionárnymi komponentmi. Hladké otáčanie dosiahnuté valivými prvkami (guličkami) výrazne znižuje energetické straty, vďaka čomu sú tieto ložiská energeticky efektívne. Nízke trenie tiež prispieva k zníženiu opotrebovania a tvorby tepla, čo vedie k dlhšej životnosti a zlepšeniu celkového výkonu.
Vysoké rýchlosti
Guľôčkové ložiská s hlbokými drážkami sú schopné pracovať pri vysokých rýchlostiach, najmä ak sú spárované s vhodným mazaním a materiálmi. Efektívny pohyb valivých telies a znížené trenie im umožňuje odolať požiadavkám vysokorýchlostných aplikácií, ako sú elektromotory, turbíny a vretená obrábacích strojov.
Nízka hlučnosť a vibrácie
Konštrukcia guľkových ložísk pomáha znižovať hladinu hluku a vibrácií počas prevádzky. Hladký valivý pohyb guľôčok v obežných dráhach vedie k tichšej prevádzke, vďaka čomu sú tieto ložiská vhodné pre aplikácie, kde je nevyhnutné zníženie hluku, ako napríklad v spotrebnej elektronike a automobilových komponentoch.
Aplikácie
Guľôčkové ložiská s hlbokými drážkami nachádzajú široké využitie v širokej škále priemyselných odvetví vďaka svojim výhodám a všestrannosti. Niektoré z bežných aplikácií zahŕňajú:
Automobilový priemysel
V automobilovom priemysle sa guľkové ložiská používajú v rôznych komponentoch, ako sú náboje kolies, prevodovky, alternátory, štartéry, vodné čerpadlá a klimatizačné systémy. Ich schopnosť zvládnuť radiálne aj axiálne zaťaženie ich robí vhodnými pre rôzne automobilové aplikácie.
Priemyselné stroje
Guľôčkové ložiská s hlbokými drážkami sú široko používané v priemyselných strojoch, vrátane elektromotorov, čerpadiel, kompresorov, prevodoviek a dopravníkových systémov. Tieto ložiská zabezpečujú plynulý rotačný pohyb a zabezpečujú efektívne fungovanie priemyselných zariadení.
Domáce prístroje
V domácich spotrebičoch, ako sú práčky, chladničky, ventilátory a vysávače, sa guľkové ložiská s hlbokými drážkami používajú na podporu rotujúcich komponentov a zníženie trenia, čo vedie k tichšej a energeticky efektívnejšej prevádzke.
Letecký priemysel
Letecký priemysel sa spolieha na guľkové ložiská s hlbokými drážkami pre rôzne aplikácie, ako sú podvozok lietadiel, súčasti motorov, pomocné systémy a riadiace mechanizmy. Vysokorýchlostné schopnosti ložísk a schopnosť zvládnuť radiálne aj axiálne zaťaženie ich predurčujú na použitie v letectve.
robotické
V robotike a automatizácii sú guľkové ložiská s hlbokými drážkami nevyhnutné na zabezpečenie plynulých pohybov kĺbov a presné ovládanie pohybu. Ich nízke trenie a vysokorýchlostné schopnosti prispievajú k celkovému výkonu a účinnosti robotických systémov.
Medicínske vybavenie
Guľôčkové ložiská s hlbokými drážkami sa používajú aj v lekárskych zariadeniach, ako sú zubné násadce, chirurgické nástroje a zobrazovacie zariadenia. Ich spoľahlivosť a plynulá prevádzka sú kľúčové v medicínskych prostrediach, kde je presnosť a bezpečnosť prvoradá.
Obnoviteľná energia
V sektore obnoviteľnej energie sa guľkové ložiská s hlbokými drážkami nachádzajú vo veterných turbínach a solárnych sledovacích systémoch. Pomáhajú premieňať veternú a slnečnú energiu na elektrickú energiu podporovaním rotujúcich komponentov v týchto systémoch.
