Kuželíkové ložiská (TRB) sú základnými komponentmi v širokej škále mechanických systémov, ktoré poskytujú kľúčovú podporu pre rotačný pohyb. Tieto všestranné ložiská si získali obrovskú popularitu vďaka svojej schopnosti zvládnuť radiálne aj axiálne zaťaženie, vďaka čomu sú ideálne pre aplikácie v rôznych priemyselných odvetviach, ako je automobilový priemysel, letecký priemysel, ťažké stroje a ďalšie. Kuželíkové ložiská s konštrukciou, ktorá uľahčuje rozloženie zaťaženia kontrolovaným spôsobom, zaisťujú zvýšenú účinnosť a odolnosť v náročných prevádzkových podmienkach.
Pochopenie kuželíkových ložísk
Kuželíkové ložiská sú typom valivých ložísk navrhnutých s vnútornými a vonkajšími obežnými dráhami, ktoré majú kužeľový tvar. Táto jedinečná konštrukcia umožňuje valčekom zbiehať sa v spoločnom bode na osi ložiska, čím sa zabezpečuje líniový kontakt medzi valčekmi a obežnými dráhami. Tento líniový kontakt rozdeľuje zaťaženie efektívnejšie v porovnaní s guľôčkovými ložiskami, čo vedie k vyššej únosnosti a zníženiu trenia.
Hlavnými komponentmi kuželíkového ložiska sú vnútorný krúžok, vonkajší krúžok, kuželíkové valčeky a klietka. Klietka drží valčeky na mieste a zaisťuje rovnomerný rozstup, čím sa minimalizuje trenie medzi valčekmi. Konfigurácia kužeľových valcov umožňuje hladké rozloženie síl a poskytuje vynikajúci výkon pri rôznych podmienkach zaťaženia.
Výhody kuželíkových ložísk
Kuželíkové ložiská ponúkajú množstvo výhod oproti iným typom ložísk, vďaka čomu sú obľúbenou voľbou v rôznych priemyselných odvetviach.
Vysoká nosnosť: Kuželíkové ložiská sú navrhnuté tak, aby zvládali súčasne radiálne aj axiálne zaťaženie. Jedinečný dizajn kužeľových valčekov zbiehajúcich sa v spoločnom bode na osi ložiska efektívnejšie rozdeľuje zaťaženie. To umožňuje ložiskám znášať významné radiálne a axiálne zaťaženie, vďaka čomu sú vhodné pre aplikácie zahŕňajúce ťažké stroje, náboje automobilových kolies a prevodovky.
Zníženie trenia a energetická účinnosť: Kontakt vedenia medzi kužeľovými valčekmi a obežnými dráhami výrazne znižuje trenie v porovnaní s guľôčkovými ložiskami. Výsledkom je, že kuželíkové ložiská zažívajú počas prevádzky nižšie straty energie, čo vedie k zlepšeniu energetickej účinnosti a zníženiu tvorby tepla. Toto znížené trenie prispieva k dlhšej životnosti ložísk a časom nižším prevádzkovým nákladom.
Odolnosť a životnosť: Kuželíkové ložiská sú skonštruované tak, aby vydržali náročné prevádzkové podmienky a odolávali opotrebovaniu. Riadené rozloženie zaťaženia pozdĺž kužeľových valcov zaisťuje rovnomerné rozloženie napätia, zabraňuje predčasnému zlyhaniu a predlžuje životnosť ložiska. Vďaka svojej robustnej konštrukcii a vysokokvalitným materiálom sú vhodné pre náročné aplikácie v odvetviach ako je baníctvo, stavebníctvo a ťažká výroba.
Axiálna a radiálna tuhosť: Kuželíkové ložiská poskytujú vynikajúcu axiálnu a radiálnu tuhosť a zabezpečujú, že hriadele a komponenty zostanú počas prevádzky presne vyrovnané. Táto charakteristika je rozhodujúca v aplikáciách, kde je nevyhnutné udržiavať presné polohovanie a minimalizovať vychýlenie hriadeľa, ako sú vretená obrábacích strojov a presné prevodovky.
Všestrannosť a kompaktný dizajn: Kuželíkové ložiská sa dodávajú v rôznych konfiguráciách a veľkostiach, vďaka čomu sú všestranné a prispôsobiteľné rôznym aplikáciám. Ich kompaktný dizajn umožňuje priestorovo úsporné inštalácie, vďaka čomu sú vhodné pre aplikácie s obmedzeným priestorom, ako sú napríklad zostavy automobilových kolies a komponenty lietadiel.
Jednoduchá inštalácia a údržba: Kuželíkové ložiská sa relatívne ľahko inštalujú a ich štandardizovaný dizajn zjednodušuje proces výmeny. Okrem toho sú úlohy pravidelnej údržby, ako je mazanie a kontrola, jednoduché a pomáhajú zabezpečiť optimálny výkon ložísk z dlhodobého hľadiska.
Vysoká presnosť a znížené hádzanie: Konštrukcia kuželíkových ložísk umožňuje presné riadenie hádzania ložísk, čo je zmena hrúbky valivých prvkov. Znížené hádzanie vedie k plynulejšiemu a rovnomernejšiemu pohybu, čo znižuje vibrácie a hluk v mechanických systémoch.
Typy kuželíkových ložísk
Kuželíkové ložiská sa dodávajú v rôznych konfiguráciách a prevedeniach, z ktorých každá je prispôsobená špecifickým požiadavkám aplikácie. Tieto rôzne typy kuželíkových ložísk ponúkajú rôznu nosnosť, presnosť a vhodnosť pre konkrétne priemyselné odvetvia.
Jednoradové kuželíkové ložiská:

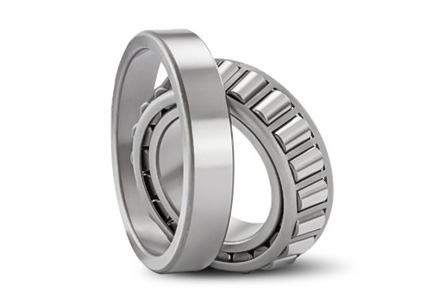

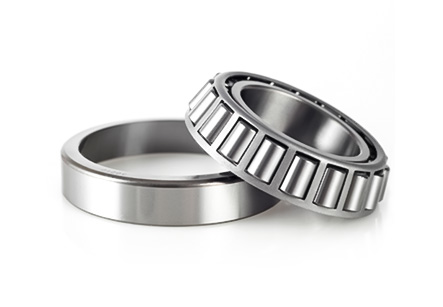

Jednoradové kuželíkové ložiská sú najzákladnejším a najrozšírenejším typom kuželíkových ložísk. Pozostávajú z jednej sady kužeľových valčekov a zostavy vnútorného krúžku (kužeľa) a vonkajšieho krúžku (poháre). Valčeky sú usporiadané tak, že ich dráhy sa zbiehajú v spoločnom bode na osi ložiska. Táto konštrukcia uľahčuje kontakt medzi valčekmi a obežnými dráhami, čo umožňuje ložisku zvládnuť radiálne aj axiálne zaťaženie v jednom smere. Jednoradové kuželíkové ložiská sú vhodné pre aplikácie so stredným až vysokým radiálnym a axiálnym zaťažením, vďaka čomu prevládajú v nábojoch automobilových kolies, zostavách prevodoviek a priemyselných strojoch.
Dvojradové kuželíkové ložiská:
Dvojradové kuželíkové ložiská obsahujú dve sady kuželíkových valčekov a dva vnútorné krúžky (kužele) a vonkajší krúžok (miska) s dvojitými obežnými dráhami. Valce v každej súprave sú orientované v opačných uhloch, aby podporovali radiálne aj axiálne zaťaženie v oboch smeroch. Táto konštrukcia výrazne zvyšuje únosnosť ložiska v porovnaní s jednoradovými kuželíkovými ložiskami. Dvojradové kuželíkové ložiská sa bežne používajú v aplikáciách vyžadujúcich vyššiu nosnosť, ako sú ťažké stroje, stavebné stroje a valcovne.
Štvorradové kuželíkové ložiská:
Štvorradový
kuželíkové ložiská majú štyri sady kužeľových valčekov usporiadaných do dvoch párov vnútorných krúžkov (kužeľov) a vonkajšieho krúžku (kalicha). Tieto ložiská dokážu znášať extrémne vysoké radiálne a axiálne zaťaženia a používajú sa v náročných aplikáciách vrátane valcovní ocele, banských zariadení a veľkých priemyselných strojov. Štvorradová konštrukcia umožňuje týmto ložiskám zvládať mimoriadne veľké zaťaženie a poskytuje vynikajúcu tuhosť a presnosť v náročných prevádzkových podmienkach.
Kuželíkové axiálne valčekové ložiská:
Kuželíkové axiálne valčekové ložiská sú špeciálne navrhnuté tak, aby zvládali axiálne (axiálne) zaťaženia. Majú kužeľové valčeky orientované tak, aby podporovali prítlačné sily v jednom smere. Tieto ložiská sa bežne používajú v aplikáciách, kde prevláda axiálne zaťaženie, ako sú automobilové prevodovky, axiálne ložiská prevodoviek a určité aplikácie obrábacích strojov.
Prispôsobené kuželíkové ložiská:
Okrem štandardných typov uvedených vyššie môžu výrobcovia vytvárať
prispôsobené kuželíkové ložiská na splnenie špecifických potrieb aplikácie. Tieto zákazkové ložiská môžu zahŕňať jedinečné konštrukcie, materiály alebo špeciálne vlastnosti prispôsobené konkrétnym odvetviam alebo náročným prevádzkovým podmienkam. Prispôsobené kuželíkové ložiská sa často používajú v špeciálnych aplikáciách alebo pokročilých inžinierskych projektoch, kde štandardné ložiská nemusia postačovať.
